产品介绍

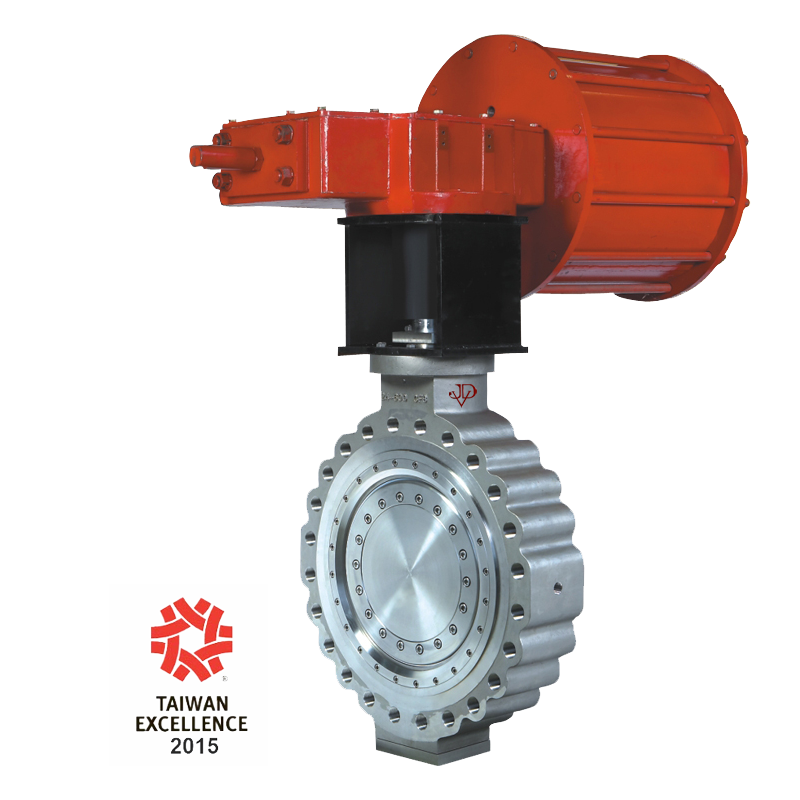

JTEM 系列






三偏心金屬密封蝶閥

Wafer / Lug / Flanged Ends ASME CLASS
150/300/600/900/1500/2500




採用創新三偏心幾何革命性的設計及獨特的雙傾斜閥座錐軸構件,其密封系統運用JTE三偏心蝶閥的獨特金屬密封設計。專門針對惡劣及極端的工作環境及需求,特別因應高溫、低溫、高壓降和高磨損介質輸送作業,此項目提供了無與倫比的高效性能和零洩漏的環保低汙染設計,以滿足最具挑戰性行業之最高效能需求。通過業界安全認證最高標準 SIL3,安全性及操作性無與倫比。





Applicable Industrial

  • 煉油產業
  • 石油精煉/石化業
  • 化工業
  • 造紙業
  • 發電廠
  • 煉鋼廠
  • 食品業
  • 採礦業
  • 水處理




Applicable Standards

  1. 閥體材質:標準的WCB、CF8、CF8M,可依專案客製需求。
  2. 尺寸:3吋至24吋(DN80至DN600),26吋至72吋(DN650至DN1800)
  3. "壓力等級:ASME CLASS 150/300/600/900/1500/2500。 DIN PN10/16/25/40"
  4. 連接方式:對夾/多耳/雙法蘭
  5. 溫度範圍:-320〜932°F(-196〜500℃)
  6. 設計標準:API 609 / ASME B16.34 / BS EN 593 / EN 12516
  7. 法蘭尺寸:ASME B16.5(NPS 3〜24)/ MSS SP-44(NPS 12〜24)/ ASME B16.47(NPS 26至60)/ ASME B16.47(MSS SP-44)/ ASME B16。 47(API 605)/ EN 1092-1 / DIN 2501 / ISO 7005
  8. 面到面尺寸:API用於接線片/矽片/ ISO 5752的法蘭/ ASME B16.10法蘭/ EN558系列16接線片/矽片/ 13/14系列法蘭609 B類
  9. 閥體強度標準: API 609
  10. 鑄造標準:MSS-SP-55
  11. 標記標準:MSS-SP-25 / EN 19
  12. 安裝平台標準:ISO 5211
  13. 螺紋標準:ASME B1.1 / BS 3643
  14. 壓力測試標準:API 598 / ISO 5208 / EN 12266-1
  15. 閥座洩漏測試標準:ANSI / FCI70-2 VI級標準
  16. 低溫測試標準:BS 6364
  17. 防火安全設計標準:根據ISO 10497認證
  18. 低洩漏設計標準:根據ISA 93.00.01 / ISO 15848-1 / VDI 2440(TA-Luft標準)認證
  19. 安全認證達到 SIL3







Product features

  1. 固體金屬座和密封環提供金屬對接設計可承受高壓及高磨損介質。
  2. 獨立的基座設計利於設備維護。
  3. 革命性的雙斜面設計提供:雙向緊密密封、輕扭力。自體適應的功能延長閥門生命週期。基座和環節動作在不同的工作條件下可發揮最大效益。
  4. 最大範圍的硬件密封設計,滿足大多數使用條件的要求。
  5. 彈性金屬密封環解決熱膨脹干擾,以確保最高安全性。
  6. 1-PC閥桿設計增加了軸承的強度,提高閥體生命週期。
  7. 閥軸距最佳穩定性,而延展閥的生命週期。
  8. 在線裝載設計適應顧客之最佳需求。
  9. 雙閥桿填充防止任何填料洩漏。即使在最棘手的介質上,其緊急復歸設計可減低介質逸散並提供了可靠的安全性。
  10. 可選配的洩漏控制裝置。
  11. 緊急密封修復裝置可速效恢復密封完整性。
  12. 抗剪力設計提升在高壓力降壓之阻力。
  13. ISO 5211規格固定墊。



Product Spec



Certification
  • ANSI ISA 93.00.01-1999
  • DNV-CECertificate 2017.04.15
  • DNV-ISO 9001-2008 Certificate 2017.02.25
  • Fire-safe test ISO 10497 3 Edition [ 1 ]
  • Fire-safe test ISO 10497 3 Edition [ 2 ]
  • Low emission test ISO 15848-1 First Edition 2006
  • SIL3
